Ventilateur hélicoïdal industriel

Photo non contractuelle.		 HCD-25-4M
Vitesse : 1340 tr/min
Intensité Max 220V : 0.25 A
Intensité Max 400V : - A
Puissance : 0.041 Kw
Débit : 960 m³/h
Niveau sonore : 43 dB (A)
Poids : 1.6 Kg

Caractéristiques de Fabrication :

Ventilateur

  • Cadre support en tôle d´acier
  • Hélice en tôle d´aluminium
  • Grille de protection contre les contacts selon la norme UNE 100250
  • Sens de l´air moteur-hélice

Moteur

  • Moteurs classe B. avec paliers à friction autolubrifiés. protection IP44. à l´exception du modèle 40 équipé d´un moteur classe F. avec roulements à billes. protection IP54
  • Monophasés 230 V - 50 Hz
  • Température de fonctionnement : -25ºC +50ºC

Finition

  • Anticorrosion en résine polyester. polymérisée à 190ºC. après prétraitement
  • nanotechnologique sans phosphate

Sur demande

  • Bobinages spéciaux pour différentes tensions

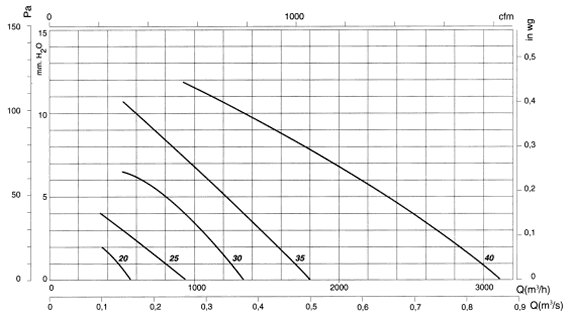

Courbe de fonctionnement :

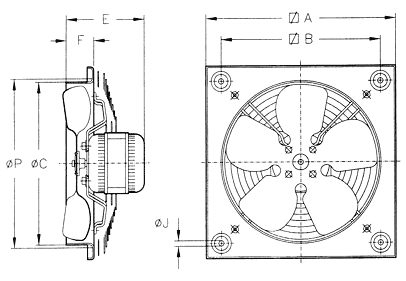

Dimensions :
Modèles Ø A Ø B Ø C E H Ø J O Ø P
HCD-20 266 222 211 104.5 34 9 67 240
HCD-25 330 275 262 105.5 56 10.5 67.5 290
HCD-30 400 336 311 153 75 10.5 73 348
HCD-35 465 390 363 166 86 10.5 80 410
HCD-40 532 452 413 239.5 97.5 10.5 142 460
Toutes les valeurs sont exprimées en mm
